اجزای پکیج فاضلاب صنعتی از تاسیسات مکانیکی و الکترومکانیکی گرفته تا پایپینگ همگی نیاز به کارشناسی و محاسبات توسط کارشناسان فنی دارند.
پکیج تصفیه فاضلاب صنعتی یکی از راهکارهای کاربردی برای تصفیه فاضلاب واحدهای تولیدی، کارخانه‌ها، کارگاه‌ها و مجموعه‌های صنعتی است. این سیستم مجموعه‌ای از تجهیزات مختلف را در کنار یکدیگر قرار می‌دهد تا آلاینده‌های موجود در فاضلاب را تا سطح مورد نیاز کاهش دهد.
فاضلاب صنعتی می‌تواند ترکیبات متنوعی مانند مواد آلی، مواد معلق، روغن و چربی، فلزات سنگین، مواد شیمیایی، ترکیبات نیتروژنی، نمک‌ها و سایر آلاینده‌ها را در خود داشته باشد. به همین دلیل، سازنده نمی‌تواند یک پکیج یکسان را برای همه صنایع تولید کند. در عوض، طراح باید اجزای پکیج فاضلاب صنعتی را براساس نوع فاضلاب، دبی، بار آلودگی و کیفیت مورد نیاز پساب انتخاب کند.
به‌طور کلی، پکیج تصفیه فاضلاب از بخش‌های مختلفی مانند مخازن فرآیندی، پمپ‌ها، بلوئر، سیستم هوادهی، تجهیزات انعقاد و لخته‌سازی، سیستم ته‌نشینی، تجهیزات فیلتراسیون، سیستم گندزدایی، تابلو برق و ابزار دقیق تشکیل می‌شود.
البته همه این تجهیزات در هر پروژه‌ای وجود ندارند. برای مثال، یک واحد صنعتی که فاضلاب بسیار چرب تولید می‌کند ممکن است به واحد DAF نیاز داشته باشد؛ درحالی‌که یک پروژه دیگر به سیستم غشایی مانند MBR یا RO نیاز پیدا می‌کند.
در این مقاله، اجزای اصلی پکیج تصفیه فاضلاب صنعتی را به‌صورت کامل بررسی می‌کنیم و وظیفه هر بخش را توضیح می‌دهیم.
پکیج تصفیه فاضلاب صنعتی چیست؟
پکیج تصفیه فاضلاب صنعتی یک سیستم مهندسی‌شده و نسبتاً یکپارچه است که مجموعه‌ای از فرآیندهای تصفیه فاضلاب را در یک سازه یا مجموعه تجهیزات مشخص اجرا می‌کند.
این پکیج می‌تواند فرآیندهای مختلفی مانند:
-
تصفیه فیزیکی
-
تصفیه شیمیایی
-
تصفیه بیولوژیکی
-
ته‌نشینی
-
فیلتراسیون
-
گندزدایی
-
آبگیری لجن
-
تصفیه غشایی
را شامل شود.
بنابراین، ساختار پکیج مستقیماً به ویژگی‌های فاضلاب و هدف نهایی تصفیه بستگی دارد.
بیشتر بخوانید: تصفیه فاضلاب صنعتی
اصلی ترین اجزای پکیج فاضلاب صنعتی
اگر بخواهیم اجزای پکیج تصفیه فاضلاب صنعتی را به‌صورت کلی دسته‌بندی کنیم، می‌توانیم آن‌ها را در گروه‌های زیر قرار دهیم:
-
واحد آشغال‌گیری
-
مخزن متعادل‌سازی
-
مخازن فرآیندی
-
پمپ‌های انتقال
-
تجهیزات انعقاد و لخته‌سازی
-
سیستم تزریق مواد شیمیایی
-
واحد DAF یا شناورسازی
-
سیستم هوادهی
-
بلوئر
-
دیفیوزر
-
راکتور بیولوژیکی
-
تجهیزات ته‌نشینی
-
تجهیزات فیلتراسیون
-
سیستم گندزدایی
-
تجهیزات مدیریت لجن
-
تابلو برق
-
سیستم کنترل
-
ابزار دقیق
-
لوله‌کشی
-
شیرآلات و اتصالات
در ادامه، هر یک از این اجزا را بررسی می‌کنیم.
۱. مخزن پکیج تصفیه فاضلاب صنعتی
مخزن یکی از مهم‌ترین اجزای پکیج تصفیه فاضلاب صنعتی است. فرآیندهای مختلف تصفیه داخل مخازن اختصاصی انجام می‌شوند.
برای مثال، پکیج ممکن است مخزن‌های زیر را داشته باشد:
-
مخزن متعادل‌سازی
-
مخزن انعقاد
-
مخزن لخته‌سازی
-
مخزن هوادهی
-
مخزن ته‌نشینی
-
مخزن گندزدایی
-
مخزن ذخیره لجن
هر مخزن وظیفه مشخصی دارد.
جنس مخزن پکیج تصفیه فاضلاب
سازنده باید جنس مخزن را براساس شرایط فاضلاب انتخاب کند.
مواد رایج عبارت‌اند از:
-
فولاد کربنی با پوشش ضدخوردگی
-
استیل
-
پلی‌اتیلن
-
FRP
-
بتن مسلح
برای مثال، اگر فاضلاب خورنده باشد، استفاده از پوشش مناسب یا جنس مقاوم در برابر خوردگی اهمیت بیشتری پیدا می‌کند.
۲. واحد آشغال‌گیر
آشغال‌گیر معمولاً در ابتدای مسیر تصفیه قرار می‌گیرد.
این تجهیز مواد جامد درشت را از فاضلاب جدا می‌کند.
مواد مختلفی مانند:
-
پلاستیک
-
پارچه
-
چوب
-
کاغذ
-
قطعات فلزی
-
مواد جامد بزرگ
ممکن است وارد جریان فاضلاب شوند.
اگر این مواد وارد پمپ‌ها و تجهیزات فرآیندی شوند، می‌توانند باعث گرفتگی یا خرابی تجهیزات شوند.
بنابراین، آشغال‌گیر از تجهیزات پایین‌دست محافظت می‌کند.
۳. مخزن متعادل‌سازی
فاضلاب صنعتی معمولاً جریان یکنواختی ندارد.
ممکن است کارخانه در ساعات مختلف، حجم متفاوتی فاضلاب تولید کند. همچنین، غلظت آلاینده‌ها نیز می‌تواند تغییر کند.
مخزن متعادل‌سازی این نوسانات را کنترل می‌کند.
در این مخزن، فاضلاب برای مدت مشخصی ذخیره و مخلوط می‌شود.
همچنین، استفاده از همزن یا هوادهی می‌تواند از ته‌نشینی مواد جامد جلوگیری کند.
بیشتر بخوانید: پکیج تصفیه فاضلاب
اهمیت مخزن متعادل‌سازی
مخزن متعادل‌سازی می‌تواند:
-
شوک بار آلودگی را کاهش دهد.
-
نوسانات دبی را کنترل کند.
-
شرایط یکنواخت‌تری برای فرآیند بیولوژیکی ایجاد کند.
-
عملکرد واحدهای بعدی را پایدارتر کند.
به همین دلیل، این بخش در بسیاری از پکیج‌های تصفیه فاضلاب صنعتی اهمیت زیادی دارد.
۴. پمپ‌های پکیج تصفیه فاضلاب صنعتی
پمپ‌ها وظیفه انتقال فاضلاب، لجن و مواد شیمیایی را بر عهده دارند.
در یک پکیج ممکن است از چند نوع پمپ استفاده شود.
برای مثال:
-
پمپ انتقال فاضلاب
-
پمپ لجن
-
پمپ برگشت لجن
-
پمپ تزریق مواد شیمیایی
-
پمپ انتقال پساب
نوع پمپ باید براساس نوع سیال، دبی، هد و میزان مواد جامد انتخاب شود.
1. پمپ مستغرق
پمپ مستغرق در داخل مخزن یا چاهک قرار می‌گیرد.
این پمپ‌ها برای انتقال فاضلاب و لجن کاربرد زیادی دارند.
2. پمپ سانتریفیوژ
پمپ سانتریفیوژ برای انتقال جریان‌های مختلف استفاده می‌شود و انتخاب آن به شرایط سیستم بستگی دارد.

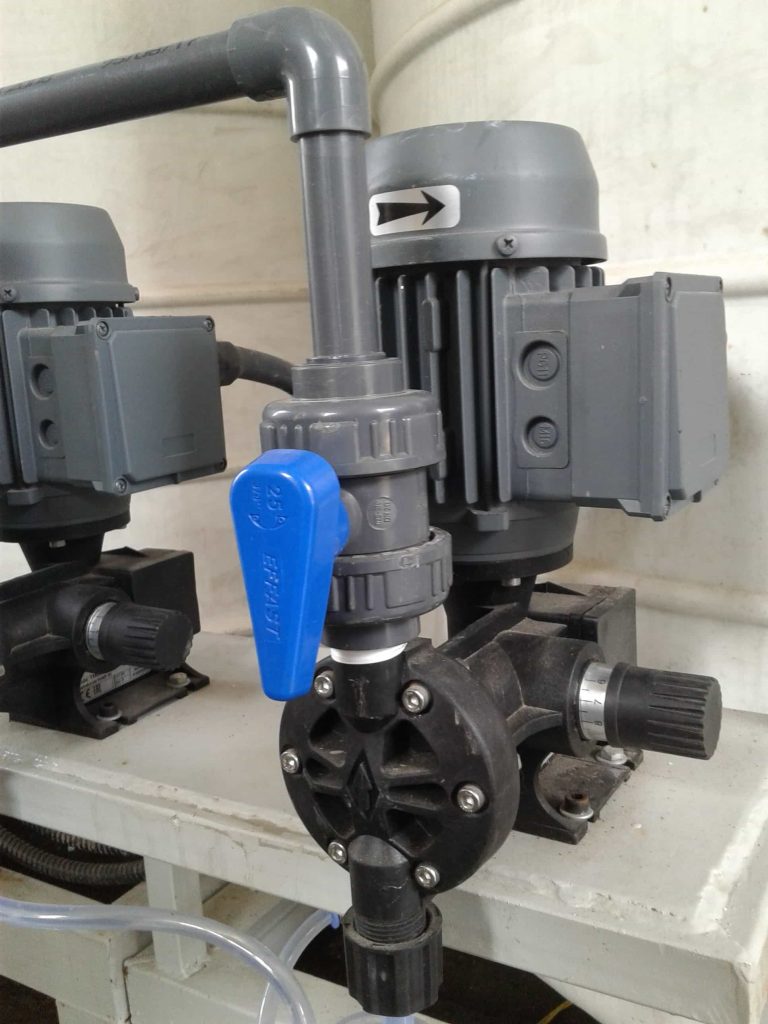

3. پمپ دوزینگ
پمپ دوزینگ مقدار مشخصی از مواد شیمیایی را به فاضلاب تزریق می‌کند.
این پمپ در فرآیندهای انعقاد، تنظیم pH و گندزدایی کاربرد دارد.
۵. سیستم انعقاد و لخته‌سازی
بسیاری از فاضلاب‌های صنعتی حاوی ذرات کلوئیدی و مواد معلقی هستند که به‌سادگی ته‌نشین نمی‌شوند.
فرآیند انعقاد و لخته‌سازی برای حذف این ذرات به کار می‌رود.
در مرحله انعقاد، ماده شیمیایی مناسب به فاضلاب اضافه می‌شود.
سپس در مرحله لخته‌سازی، اختلاط آرام به تشکیل لخته‌های بزرگ‌تر کمک می‌کند.
اجزای این بخش
این قسمت می‌تواند شامل موارد زیر باشد:
-
مخزن انعقاد
-
مخزن لخته‌سازی
-
همزن سریع
-
همزن آرام
-
پمپ دوزینگ
-
مخزن مواد شیمیایی
-
سیستم کنترل تزریق
۶. مخازن مواد شیمیایی
برخی فرآیندهای تصفیه فاضلاب صنعتی به مواد شیمیایی نیاز دارند.
مواد شیمیایی ممکن است برای:
-
انعقاد
-
لخته‌سازی
-
تنظیم pH
-
اکسیداسیون
-
گندزدایی
استفاده شوند.
مخزن مواد شیمیایی باید با ماده ذخیره‌شده سازگاری داشته باشد.
همچنین، طراحی این بخش باید شرایط ایمنی اپراتور را در نظر بگیرد.
بیشتر بخوانید: بازیابی پساب
۷. همزن‌های پکیج تصفیه فاضلاب
همزن‌ها در بخش‌های مختلف پکیج کاربرد دارند.
برای مثال، مخزن متعادل‌سازی ممکن است به همزن نیاز داشته باشد تا مواد جامد ته‌نشین نشوند.
همچنین، مخزن انعقاد و لخته‌سازی به همزن مناسب نیاز دارد.
سرعت اختلاط در هر مرحله متفاوت است.
در انعقاد، اختلاط سریع اهمیت دارد؛ اما در لخته‌سازی، اختلاط باید کنترل‌شده و آرام باشد تا لخته‌ها تخریب نشوند.
۸. واحد DAF
واحد DAF یکی از تجهیزات مهم در برخی پکیج‌های تصفیه فاضلاب صنعتی است.
DAF مخفف Dissolved Air Flotation یا شناورسازی با هوای محلول است.
این سیستم می‌تواند برای حذف:
-
روغن
-
چربی
-
مواد معلق
-
لخته‌های سبک
-
بخشی از آلاینده‌های شناور
استفاده شود.
در DAF، حباب‌های ریز هوا به ذرات متصل می‌شوند و آن‌ها را به سطح آب منتقل می‌کنند.
سپس سیستم اسکراپر مواد شناور را جمع‌آوری می‌کند.
۹. سیستم هوادهی
اگر پکیج از فرآیند بیولوژیکی هوازی استفاده کند، سیستم هوادهی یکی از اصلی‌ترین اجزای آن خواهد بود.
میکروارگانیسم‌ها برای تجزیه مواد آلی به اکسیژن نیاز دارند.
سیستم هوادهی اکسیژن مورد نیاز را تأمین می‌کند.
این سیستم معمولاً شامل:
-
بلوئر
-
دیفیوزر
-
لوله‌های هوا
-
شیرآلات
-
اتصالات
-
تجهیزات کنترل
است.
۱۰. بلوئر پکیج تصفیه فاضلاب
بلوئر هوا را به داخل مخزن هوادهی منتقل می‌کند.
ظرفیت بلوئر باید براساس اکسیژن مورد نیاز فرآیند و شرایط مخزن تعیین شود.
انواع مختلفی از بلوئرها در تصفیه‌خانه‌ها استفاده می‌شوند، از جمله:
-
روتس بلوئر
-
ساید چنل
-
اسکرو بلوئر
انتخاب نوع بلوئر به ظرفیت، فشار، راندمان و شرایط بهره‌برداری بستگی دارد.
۱۱. دیفیوزر هوادهی
دیفیوزر هوا را به شکل حباب وارد فاضلاب می‌کند.
دیفیوزرهای حباب ریز می‌توانند انتقال اکسیژن مناسبی ایجاد کنند.
بااین‌حال، کیفیت فاضلاب و احتمال گرفتگی دیفیوزر باید هنگام طراحی بررسی شود.
چیدمان دیفیوزرها نیز اهمیت دارد؛ زیرا توزیع نامناسب هوا می‌تواند باعث ایجاد نقاط کم‌اکسیژن در مخزن شود.
۱۲. راکتور بیولوژیکی
راکتور بیولوژیکی محل فعالیت میکروارگانیسم‌ها است.
این میکروارگانیسم‌ها مواد آلی موجود در فاضلاب را تجزیه می‌کنند.
در پکیج‌های صنعتی، فناوری‌های مختلفی برای تصفیه بیولوژیکی استفاده می‌شوند.
مهم‌ترین آن‌ها عبارت‌اند از:
-
لجن فعال
-
MBBR
-
MBR
-
SBR
-
IFAS
انتخاب فرآیند به مشخصات فاضلاب و استاندارد مورد نظر بستگی دارد.
بیشتر بخوانید : تصفیه آب صنعتی
۱۳. مدیای MBBR
اگر پکیج از فناوری MBBR استفاده کند، مدیای پلاستیکی یکی از اجزای اصلی سیستم خواهد بود.
میکروارگانیسم‌ها روی سطح مدیا رشد می‌کنند.
مدیا داخل مخزن به کمک جریان هوا یا سیستم مکانیکی حرکت می‌کند.
این روش می‌تواند سطح رشد زیستی مناسبی را در حجم مشخصی از راکتور فراهم کند.
تجهیزات جانبی MBBR
پکیج MBBR معمولاً به موارد زیر نیاز دارد:
-
مدیا
-
دیفیوزر
-
بلوئر
-
توری نگهدارنده مدیا
-
مخزن راکتور
-
تجهیزات کنترل
۱۴. ممبران در پکیج MBR
اگر پکیج از فناوری MBR استفاده کند، واحد غشایی بخش اصلی سیستم خواهد بود.
ممبران وظیفه جداسازی آب تصفیه‌شده از زیست‌توده و جامدات را بر عهده دارد.
سیستم MBR معمولاً به تجهیزات زیر نیاز دارد:
-
ماژول ممبران
-
پمپ مکش
-
سیستم هوادهی ممبران
-
تجهیزات شست‌وشوی غشا
-
سیستم کنترل
ممبران‌ها به نگهداری مناسب و شست‌وشوی دوره‌ای نیاز دارند.
۱۵. سیستم ته‌نشینی
در بسیاری از پکیج‌ها، پس از فرآیند بیولوژیکی باید جامدات از آب جدا شوند.
واحد ته‌نشینی این وظیفه را انجام می‌دهد.
ذرات سنگین‌تر در کف مخزن جمع می‌شوند و آب زلال‌تر از بخش بالایی خارج می‌شود.
این واحد می‌تواند به سیستم جمع‌آوری و انتقال لجن مجهز شود.
۱۶. سیستم برگشت لجن
در سیستم‌های لجن فعال، بخشی از لجن ته‌نشین‌شده به مخزن هوادهی بازگردانده می‌شود.
این فرآیند را برگشت لجن یا RAS می‌نامند.
هدف اصلی برگشت لجن، حفظ غلظت مناسب زیست‌توده در راکتور است.
این بخش معمولاً به پمپ و خطوط انتقال نیاز دارد.
۱۷. تجهیزات فیلتراسیون
پس از مراحل اصلی تصفیه، ممکن است به فیلتراسیون تکمیلی نیاز باشد.
تجهیزات رایج شامل:
-
فیلتر شنی
-
فیلتر کربنی
-
فیلتر کارتریجی
-
UF
هستند.
نوع فیلتر باید براساس آلاینده هدف انتخاب شود.
فیلتر شنی
این دستگاه فیلتر شنی می‌تواند ذرات معلق باقی‌مانده را کاهش دهد و از یک مخزن و بستر فیلتراسیون تشکیل می‌شود.
با افزایش افت فشار، سیستم باید شست‌وشوی معکوس شود.
فیلتر کربنی
سیستم فیلتر کربنی از کربن فعال برای جذب برخی ترکیبات استفاده می‌کند.
این تجهیز در کاهش برخی ترکیبات آلی، بو و رنگ کاربرد دارد.
البته میزان کارایی آن به نوع آلاینده و ویژگی‌های فاضلاب بستگی دارد.
۱۸. سیستم RO
در پروژه‌هایی که به آب با کیفیت بالا نیاز دارند، ممکن است از سیستم اسمز معکوس یا RO استفاده شود.
RO می‌تواند بسیاری از مواد محلول و نمک‌ها را کاهش دهد.
بااین‌حال، ممبران RO به پیش‌تصفیه مناسب نیاز دارد.
بنابراین، تجهیزات پیش‌تصفیه مانند فیلترها و در برخی پروژه‌ها UF قبل از RO قرار می‌گیرند.
۱۹. سیستم گندزدایی
گندزدایی برای کاهش میکروارگانیسم‌های بیماری‌زا انجام می‌شود.
در پکیج تصفیه فاضلاب می‌توان از روش‌هایی مانند:
-
کلرزنی
-
UV
-
ازن
استفاده کرد.
انتخاب روش به کیفیت پساب و کاربرد نهایی آن بستگی دارد.
۲۰. سیستم کلرزنی
سیستم کلرزنی می‌تواند شامل:
-
مخزن مواد شیمیایی
-
پمپ دوزینگ
-
خط تزریق
-
شیرآلات
-
مخزن تماس
باشد.
مقدار ماده ضدعفونی‌کننده باید براساس شرایط واقعی فرآیند تنظیم شود.
۲۱. سیستم UV
UV بدون افزودن ماده شیمیایی، میکروارگانیسم‌ها را غیرفعال می‌کند.
این سیستم معمولاً زمانی عملکرد مناسبی دارد که آب ورودی کدورت پایینی داشته باشد.
بنابراین، عملکرد واحدهای پیشین روی کارایی UV تأثیر می‌گذارد.
۲۲. تجهیزات آبگیری لجن
تصفیه فاضلاب صنعتی علاوه بر پساب، لجن نیز تولید می‌کند.
لجن باید مدیریت و دفع شود.
برای کاهش حجم لجن می‌توان از تجهیزات آبگیری استفاده کرد.
تجهیزات رایج عبارت‌اند از:
-
فیلترپرس
-
بلت فیلترپرس
-
سانتریفیوژ
-
اسکروپرس
انتخاب دستگاه به مقدار و ویژگی‌های لجن بستگی دارد.
۲۳. فیلترپرس
فیلترپرس با اعمال فشار، آب را از لجن جدا می‌کند.
در پایان، کیک لجن با درصد جامدات بالاتر تولید می‌شود.
این تجهیز ساختار نسبتاً ساده‌ای دارد و در پروژه‌های مختلف صنعتی استفاده می‌شود.
۲۴. اسکروپرس
اسکروپرس با استفاده از یک مارپیچ دوار، لجن را فشرده می‌کند و آب را از آن جدا می‌سازد.
این تجهیز می‌تواند برای پروژه‌هایی که به آبگیری پیوسته نیاز دارند مناسب باشد.
۲۵. تابلو برق پکیج تصفیه فاضلاب</h3>
یکی از مهم‌ترین اجزای کنترلی پکیج تابلو برق است و انرژی مورد نیاز تجهیزات را توزیع می‌کند همچنین امکان کنترل آن‌ها را فراهم می‌سازد.
تجهیزاتی مانند:
-
پمپ‌ها
-
بلوئرها
-
همزن‌ها
-
سیستم DAF
-
سیستم UV
-
تجهیزات غشایی
از طریق تابلو برق کنترل می‌شوند.
۲۶. PLC و سیستم کنترل اجزای پکیج فاضلاب صنعتی
در پکیج‌های پیشرفته، PLC برای کنترل خودکار فرآیند استفاده می‌شود.
PLC می‌تواند عملکرد تجهیزات مختلف را براساس برنامه مشخص مدیریت کند.
همچنین، HMI می‌تواند اطلاعات فرآیند را در اختیار اپراتور قرار دهد.
برای مثال، اپراتور می‌تواند وضعیت پمپ‌ها، بلوئرها و سنسورها را مشاهده کند.
۲۷. سنسورها و ابزار دقیق اجزای پکیج فاضلاب صنعتی
ابزار دقیق اطلاعات مورد نیاز برای کنترل فرآیند را فراهم می‌کند.
برخی سنسورهای مهم عبارت‌اند از:
-
سنسور pH
-
سنسور DO
-
سنسور ORP
-
سنسور سطح
-
فلومتر
-
سنسور فشار
-
سنسور دما
-
سنسور EC
-
سنسور TDS
وجود ابزار دقیق مناسب باعث می‌شود اپراتور بتواند فرآیند را دقیق‌تر کنترل کند.
۲۸. سیستم اندازه‌گیری pH
pH یکی از مهم‌ترین پارامترهای فاضلاب است.
برخی فرآیندهای شیمیایی و بیولوژیکی به محدوده مشخصی از pH نیاز دارند.
سنسور pH می‌تواند مقدار pH را به‌صورت آنلاین اندازه‌گیری کند.
در سیستم‌های پیشرفته، کنترلر می‌تواند براساس مقدار pH، پمپ تزریق اسید یا قلیا را فعال کند.
۲۹. فلومتر
فلومتر میزان جریان فاضلاب یا پساب را اندازه‌گیری می‌کند.
اندازه‌گیری دبی برای کنترل عملکرد پکیج اهمیت زیادی دارد.
همچنین، اطلاعات دبی به محاسبه بار آلودگی و ارزیابی راندمان فرآیند کمک می‌کند.
۳۰. شیرآلات و اتصالات اجزای پکیج فاضلاب صنعتی
شیرآلات مسیر جریان را کنترل می‌کنند.
در یک پکیج ممکن است از شیرهای مختلفی استفاده شود:
-
شیر پروانه‌ای
-
شیر کشویی
-
شیر توپی
-
شیر یک‌طرفه
-
شیر دیافراگمی
انتخاب شیر باید براساس فشار، دما، نوع فاضلاب و جنس سیال انجام شود.
۳۱. لوله‌کشی اجزای پکیج فاضلاب صنعتی
لوله‌کشی فاضلاب، هوا، مواد شیمیایی و لجن باید به‌صورت اصولی طراحی شود.
جنس لوله‌ها می‌تواند شامل:
-
UPVC
-
HDPE
-
PP
-
فولاد
-
استیل
باشد.
انتخاب جنس لوله به شرایط شیمیایی و مکانیکی سیستم بستگی دارد.
۳۲. تجهیزات کنترل بو
برخی فاضلاب‌های صنعتی بوهای نامطبوع ایجاد می‌کنند.
در چنین شرایطی می‌توان از سیستم کنترل بو استفاده کرد.
این سیستم ممکن است شامل:
-
فن مکنده
-
اسکرابر
-
فیلتر کربنی
-
بیوفیلتر
باشد.
طراحی سیستم باید براساس نوع ترکیبات ایجادکننده بو انجام شود.
۳۳. سیستم تهویه از اجزای پکیج فاضلاب صنعتی
تهویه مناسب می‌تواند از تجمع گازهای نامطلوب جلوگیری کند.
در برخی فرآیندها ممکن است گازهایی مانند سولفید هیدروژن تولید شوند.
بنابراین، طراحی تهویه و رعایت الزامات ایمنی اهمیت زیادی دارد.
اجزای پکیج فاضلاب صنعتی براساس نوع فرآیند
ترکیب تجهیزات به فناوری تصفیه بستگی دارد.
| نوع فرآیند | تجهیزات اصلی |
| لجن فعال | مخزن هوادهی، بلوئر، دیفیوزر، زلال‌ساز، پمپ برگشت لجن |
| MBBR | راکتور، مدیا، بلوئر، دیفیوزر، توری نگهدارنده |
| MBR | راکتور، ممبران، پمپ، بلوئر، سیستم شست‌وشوی غشا |
| DAF | پمپ، سیستم هوای محلول، مخزن DAF، اسکراپر |
| تصفیه شیمیایی | مخازن، همزن، پمپ دوزینگ، سیستم تزریق |
| RO | پمپ فشار بالا، ممبران، فیلترهای پیش‌تصفیه، تجهیزات کنترل |
| SBR | مخزن، بلوئر، دیفیوزر، سیستم کنترل و تخلیه |
بنابراین، نمی‌توان گفت تمام پکیج‌های تصفیه فاضلاب صنعتی دقیقاً تجهیزات یکسانی دارند.
ترتیب قرارگیری اجزای پکیج فاضلاب صنعتی
یک خط تصفیه نمونه می‌تواند به شکل زیر باشد:
ورودی فاضلاب ← آشغال‌گیری ← متعادل‌سازی ← تصفیه شیمیایی ← DAF ← تصفیه بیولوژیکی ← ته‌نشینی ← فیلتراسیون ← گندزدایی ← خروجی پساب
البته این ترتیب برای همه پروژه‌ها یکسان نیست.
برای مثال، در برخی پروژه‌ها DAF در ابتدای فرآیند قرار می‌گیرد و در برخی دیگر از فرآیندهای شیمیایی یا غشایی استفاده می‌شود.
بنابراین، طراح باید مسیر فرآیند را براساس نتایج آنالیز فاضلاب تعیین کند.
عوامل مؤثر بر انتخاب اجزای پکیج فاضلاب صنعتی
انتخاب تجهیزات باید براساس چند عامل اصلی انجام شود.
1. نوع صنعت
فاضلاب صنایع غذایی با فاضلاب صنایع شیمیایی یا معدنی تفاوت دارد.
2. دبی فاضلاب
ظرفیت تجهیزات باید بتواند دبی متوسط و پیک را مدیریت کند.
3. COD و BOD
این پارامترها میزان بار آلی فاضلاب را نشان می‌دهند و روی انتخاب فرآیند بیولوژیکی تأثیر می‌گذارند.
4. TSS
مقدار مواد معلق روی انتخاب واحدهای جداسازی تأثیر دارد.
5. روغن و چربی
در فاضلاب‌های چرب ممکن است به چربی‌گیر یا DAF نیاز باشد.
6. pH
در واقع pH نامناسب می‌تواند عملکرد فرآیندهای شیمیایی و بیولوژیکی را مختل کند.
7. فلزات سنگین
وجود فلزات سنگین ممکن است نیاز به فرآیندهای شیمیایی اختصاصی ایجاد کند.
8. استاندارد خروجی
کیفیت مورد نیاز پساب، فناوری و تجهیزات مورد استفاده را تعیین می‌کند.
مزایای استفاده از پکیج تصفیه فاضلاب صنعتی
استفاده از پکیج می‌تواند مزایایی داشته باشد.
1. طراحی یکپارچه
بخش‌های مختلف سیستم در قالب یک مجموعه مهندسی‌شده طراحی می‌شوند.
2. سرعت نصب
پکیج‌های پیش‌ساخته معمولاً نسبت به تصفیه‌خانه‌های کاملاً سازه‌ای، نصب سریع‌تری دارند.
3. اشغال فضای کمتر
برخی فناوری‌های فشرده می‌توانند فضای مورد نیاز را کاهش دهند.
4. امکان اتوماسیون
پکیج را می‌توان به PLC و تجهیزات ابزار دقیق مجهز کرد.
5. قابلیت توسعه
در برخی پروژه‌ها می‌توان ظرفیت سیستم را با توسعه تجهیزات افزایش داد.
نکات مهم در خرید اجزا پکیج فاضلاب صنعتی
هنگام خرید پکیج نباید فقط قیمت اولیه را بررسی کنید.
ابتدا باید آنالیز فاضلاب مشخص شود.
سپس طراح باید فرآیند مناسب را انتخاب کند.
در مرحله بعد، ظرفیت هر تجهیز محاسبه می‌شود.
همچنین، موارد زیر اهمیت دارند:
-
کیفیت ساخت
-
جنس مخازن
-
کیفیت پمپ‌ها
-
برند بلوئر
-
نوع دیفیوزر
-
سیستم کنترل
-
کیفیت تابلو برق
-
خدمات نصب
-
راه‌اندازی
-
آموزش اپراتور
-
تأمین قطعات یدکی
-
خدمات پس از فروش
قیمت اجزای پکیج فاضلاب صنعتی
قیمت پکیج تصفیه فاضلاب صنعتی به عوامل مختلفی وابسته است.
مهم‌ترین عوامل عبارت‌اند از:
-
ظرفیت تصفیه
-
نوع فاضلاب
-
فناوری تصفیه
-
جنس مخزن
-
تعداد تجهیزات
-
برند تجهیزات
-
میزان اتوماسیون
-
تجهیزات جانبی
-
کیفیت مورد نیاز پساب
به همین دلیل، قیمت دقیق را نمی‌توان بدون مشخصات پروژه تعیین کرد.
برای برآورد دقیق، باید ابتدا دبی و آنالیز فاضلاب بررسی شود.
نگهداری اجزای پکیج فاضلاب صنعتی
نگهداری منظم باعث افزایش عمر تجهیزات می‌شود.
اپراتور باید به‌صورت دوره‌ای موارد زیر را بررسی کند:
-
عملکرد پمپ‌ها
-
وضعیت بلوئر
-
گرفتگی دیفیوزرها
-
وضعیت ممبران‌ها
-
عملکرد سنسورها
-
نشتی لوله‌ها
-
وضعیت شیرآلات
-
عملکرد تابلو برق
-
کیفیت روغن تجهیزات
-
وضعیت پوشش مخازن
همچنین، اپراتور باید نتایج آزمایش‌های پساب را ثبت کند.
این داده‌ها به تشخیص مشکلات فرآیندی کمک می‌کنند.
اشتباهات رایج در انتخاب اجزای پکیج فاضلاب صنعتی
یکی از اشتباهات رایج، انتخاب تجهیزات فقط براساس قیمت است.
اشتباه دیگر، طراحی پکیج بدون آنالیز دقیق فاضلاب است.
همچنین، برخی پروژه‌ها ظرفیت تجهیزات را کمتر از نیاز واقعی انتخاب می‌کنند.
از طرف دیگر، استفاده از تجهیزات بیش از ظرفیت مورد نیاز نیز می‌تواند هزینه سرمایه‌گذاری و مصرف انرژی را افزایش دهد.
بنابراین، طراحی باید بین عملکرد، ظرفیت، هزینه و شرایط بهره‌برداری تعادل ایجاد کند.
جمع‌بندی اجزای پکیج فاضلاب صنعتی
اجزای پکیج فاضلاب صنعتی مجموعه‌ای از تجهیزات مکانیکی، فرآیندی، الکتریکی و کنترلی هستند که در کنار یکدیگر فرآیند تصفیه را اجرا می‌کنند.
مخازن، آشغال‌گیر، پمپ‌ها، همزن‌ها، تجهیزات انعقاد و لخته‌سازی، DAF، بلوئر، دیفیوزر، راکتور بیولوژیکی، سیستم ته‌نشینی، فیلترها، تجهیزات گندزدایی، سیستم آبگیری لجن، تابلو برق و ابزار دقیق از مهم‌ترین بخش‌های این سیستم محسوب می‌شوند.
بااین‌حال، تمام پکیج‌های تصفیه فاضلاب صنعتی ساختار یکسانی ندارند. یک پکیج مناسب باید براساس ویژگی‌های واقعی فاضلاب طراحی شود.
بنابراین، پیش از انتخاب تجهیزات باید نوع صنعت، دبی فاضلاب، COD، BOD، TSS، pH، روغن و چربی، فلزات سنگین، شوری و استاندارد خروجی بررسی شود.
در نهایت، یک طراحی مناسب باید علاوه بر دستیابی به کیفیت مورد نیاز پساب، هزینه سرمایه‌گذاری، مصرف انرژی، سهولت نگهداری و عمر مفید تجهیزات را نیز در نظر بگیرد.
شرکت نهرآب زیست با توجه به محاسبه، طراحی و ساخت موارد متعدد پکیج تصفیه فاضلاب برای صنایع گوناگون در طول سالیان فعالیت خود، این امکان را دارد که شما را در اجرای سیستم مدنظرتان یاری کند.
شما میتوانید جهت مشاوره برای انتخاب پکیج تصفیه فاضلاب صنعتی مناسب صنعت خود با کارشناسان ما در تماس باشید.
سوالات متداول درباره اجزای پکیج فاضلاب صنعتی
۱. اصلی ترین اجزای پکیج فاضلاب صنعتی کدام اند؟
مخزن، پمپ، بلوئر، دیفیوزر، تجهیزات انعقاد و لخته‌سازی، سیستم ته‌نشینی، تجهیزات فیلتراسیون، گندزدایی، تابلو برق و ابزار دقیق از اجزای اصلی هستند.
۲. آیا تمام پکیج‌های تصفیه فاضلاب صنعتی اجزای یکسانی دارند؟
خیر. تجهیزات براساس نوع فاضلاب، ظرفیت سیستم، فناوری تصفیه و استاندارد خروجی انتخاب می‌شوند.
۳. مهم‌ترین مخازن موجود در پکیج تصفیه فاضلاب کدام‌اند؟
مخزن متعادل‌سازی، انعقاد، لخته‌سازی، هوادهی، ته‌نشینی، گندزدایی و ذخیره لجن از مخازن متداول هستند.
۴. وظیفه بلوئر در پکیج تصفیه فاضلاب چیست؟
بلوئر هوای مورد نیاز فرآیند بیولوژیکی هوازی را تأمین می‌کند و هوا را به دیفیوزرها می‌رساند.
۵. دیفیوزر چه نقشی در پکیج تصفیه فاضلاب دارد؟
دیفیوزر هوا را به شکل حباب وارد فاضلاب می‌کند و انتقال اکسیژن به مخزن هوادهی را انجام می‌دهد.
۶. پمپ در پکیج تصفیه فاضلاب چه کاربردی دارد؟
پمپ‌ها برای انتقال فاضلاب، لجن، پساب و مواد شیمیایی بین بخش‌های مختلف سیستم استفاده می‌شوند.
۷. آیا پکیج تصفیه فاضلاب صنعتی به DAF نیاز دارد؟
در فاضلاب‌هایی که مقدار قابل‌توجهی روغن، چربی یا مواد معلق شناور دارند، DAF می‌تواند در فرآیند تصفیه استفاده شود؛ اما وجود آن به مشخصات فاضلاب بستگی دارد.
۸. MBBR در پکیج تصفیه فاضلاب چه اجزایی دارد؟
سیستم MBBR معمولاً شامل مخزن راکتور، مدیا، بلوئر، دیفیوزر و توری نگهدارنده مدیا است.
۹. اجزای سیستم MBR چیست؟
راکتور بیولوژیکی، ماژول ممبران، پمپ، سیستم هوادهی ممبران، تجهیزات شست‌وشوی غشا و سیستم کنترل از اجزای اصلی MBR هستند.
۱۰. مخزن متعادل‌سازی چه وظیفه‌ای دارد؟
این مخزن نوسانات دبی و بار آلودگی فاضلاب را کاهش می‌دهد و جریان یکنواخت‌تری به مراحل بعدی ارسال می‌کند.
۱۱. چه تجهیزاتی برای تصفیه شیمیایی استفاده می‌شوند؟
مخازن مواد شیمیایی، پمپ‌های دوزینگ، همزن‌ها، تجهیزات کنترل pH و واحدهای انعقاد و لخته‌سازی از تجهیزات رایج تصفیه شیمیایی هستند.
۱۲. آیا پکیج تصفیه فاضلاب به تابلو برق نیاز دارد؟
بله. تابلو برق برق تجهیزات را توزیع و عملکرد پمپ‌ها، بلوئرها، همزن‌ها و سایر تجهیزات الکتریکی را کنترل می‌کند.
۱۳. PLC چه نقشی در پکیج تصفیه فاضلاب دارد؟
PLC فرآیندهای مختلف را به‌صورت خودکار کنترل می‌کند و می‌تواند وضعیت تجهیزات و سنسورها را پایش کند.
۱۴. چه سنسورهایی در پکیج تصفیه فاضلاب استفاده می‌شوند؟
سنسورهای pH، DO، ORP، سطح، فشار، دما و تجهیزات اندازه‌گیری دبی از ابزارهای رایج هستند.
۱۵. تجهیزات آبگیری لجن در پکیج چیست؟
فیلترپرس، بلت فیلترپرس، اسکروپرس و سانتریفیوژ از تجهیزات مورد استفاده برای کاهش آب موجود در لجن هستند.
۱۶. آیا می‌توان در پکیج تصفیه فاضلاب از RO استفاده کرد؟
بله. در پروژه‌هایی که به کاهش نمک‌ها و مواد محلول یا تولید آب با کیفیت بالاتر نیاز دارند، می‌توان از RO استفاده کرد.
۱۷. جنس مخزن پکیج تصفیه فاضلاب صنعتی چیست؟
در کل بسته به شرایط پروژه می‌توان از فولاد پوشش‌دار، استیل، پلی‌اتیلن، FRP یا بتن استفاده کرد.
۱۸. قیمت پکیج تصفیه فاضلاب صنعتی به چه عواملی بستگی دارد؟
ظرفیت، نوع فاضلاب، فرآیند تصفیه، جنس تجهیزات، برند، سطح اتوماسیون و کیفیت مورد نیاز پساب روی قیمت تأثیر می‌گذارند.
۱۹. چگونه اجزای مناسب پکیج تصفیه فاضلاب را انتخاب کنیم؟
ابتدا باید دبی و آنالیز فاضلاب مشخص شود. سپس براساس نوع آلاینده‌ها، استاندارد خروجی و شرایط پروژه، فرآیند و تجهیزات مناسب انتخاب می‌شوند.
۲۰. مهم‌ترین نکته هنگام خرید پکیج تصفیه فاضلاب صنعتی چیست؟
مهم‌ترین نکته، تطبیق فرآیند و تجهیزات با مشخصات واقعی فاضلاب است. خرید پکیج بدون بررسی آنالیز فاضلاب می‌تواند باعث کاهش راندمان و افزایش هزینه‌های بهره‌برداری شود.
