پکینگ مدیا (Packing Media) یکی از اجزای مهم در بسیاری از فرآیندهای بیولوژیکی مدرن، است.
با افزایش جمعیت، توسعه شهرنشینی، گسترش فعالیت‌های صنعتی و محدودیت منابع آب، تصفیه فاضلاب صنعتی و تصفیه فاضلاب انسانی اهمیت بسیار زیادی پیدا کرده است. امروزه تصفیه‌خانه‌ها باید بتوانند ضمن حذف آلاینده‌های آلی و معدنی، در فضای محدود و با هزینه بهره‌برداری قابل‌کنترل فعالیت کنند. به همین دلیل، مهندسان تصفیه فاضلاب به‌طور مداوم به دنبال روش‌هایی هستند که ظرفیت فرآیند بیولوژیکی را افزایش دهند و پایداری سیستم را بهبود بخشند.
پکینگ مدیا با ایجاد سطح مناسب برای چسبیدن و رشد میکروارگانیسم‌ها، امکان تشکیل بیوفیلم را فراهم می‌کند. این بیوفیلم در ادامه می‌تواند در حذف بخشی از مواد آلی و، بسته به طراحی فرآیند، در تبدیل ترکیبات نیتروژنی نیز نقش داشته باشد.
پکینگ مدیا در سیستم‌هایی مانند MBBR، IFAS، فیلترهای بیولوژیکی و برخی پکیج‌های تصفیه فاضلاب کاربرد دارد. انتخاب نوع مدیا، سطح ویژه، درصد پرشدگی مخزن، شرایط هوادهی، کیفیت فاضلاب ورودی و نحوه بهره‌برداری، همگی بر عملکرد نهایی آن اثر می‌گذارند.
بنابراین، نمی‌توان صرفاً با اضافه‌کردن پکینگ مدیا انتظار داشت که راندمان تصفیه به‌طور خودکار افزایش پیدا کند. طراحی صحیح فرآیند و هماهنگی مدیا با سایر اجزای تصفیه‌خانه اهمیت اساسی دارد.
پکینگ مدیا چیست؟
پکینگ مدیا ساختاری است که در یک راکتور بیولوژیکی قرار می‌گیرد تا سطح مناسبی برای رشد و تثبیت میکروارگانیسم‌ها ایجاد کند. این ساختار می‌تواند ثابت باشد یا در داخل مخزن همراه جریان آب و هوادهی حرکت کند.
در سیستم‌های دارای بیوفیلم، میکروارگانیسم‌ها روی سطح مدیا مستقر می‌شوند و یک لایه زیستی تشکیل می‌دهند. زمانی که فاضلاب از مجاورت این سطح عبور می‌کند، مواد قابل‌تجزیه زیستی در اختیار جامعه میکروبی قرار می‌گیرند.
به همین دلیل، مهم‌ترین نقش پکینگ مدیا را می‌توان در افزایش سطح مؤثر رشد زیست‌توده خلاصه کرد.
به‌طور کلی، پکینگ مدیا می‌تواند به تحقق اهداف زیر کمک کند:
-
افزایش سطح رشد بیوفیلم
-
افزایش ظرفیت زیستی راکتور
-
بهبود پایداری فرآیند بیولوژیکی
-
کمک به ارتقای حذف مواد آلی
-
ایجاد شرایط مناسب برای نیتریفیکاسیون در طراحی‌های مناسب
-
استفاده بهتر از حجم موجود مخزن
-
امکان ارتقای برخی تصفیه‌خانه‌های موجود
بااین‌حال، عملکرد واقعی مدیا به طراحی کل سیستم وابسته است و فقط به مشخصات ظاهری آن محدود نمی‌شود.
چرا پکینگ مدیا در تصفیه فاضلاب اهمیت دارد؟
در فرآیند لجن فعال متعارف، بخش قابل‌توجهی از میکروارگانیسم‌ها به‌صورت معلق در مخزن هوادهی حضور دارند. بنابراین، ظرفیت تصفیه به عواملی مانند غلظت زیست‌توده، زمان ماند، بارگذاری آلی، اکسیژن محلول و شرایط بهره‌برداری وابسته است.
پکینگ مدیا یک مسیر دیگر برای نگهداشت زیست‌توده ایجاد می‌کند. میکروارگانیسم‌ها روی سطح مدیا رشد می‌کنند و به‌صورت بیوفیلم در سیستم باقی می‌مانند.
درنتیجه، طراح می‌تواند با استفاده از فرآیندهای رشد چسبیده یا ترکیبی، ظرفیت زیستی سیستم را در حجم مشخص افزایش دهد.
این موضوع در پروژه‌هایی که با محدودیت زمین مواجه هستند اهمیت زیادی دارد. همچنین، هنگام ارتقای تصفیه‌خانه‌های موجود، استفاده از مدیا می‌تواند یکی از گزینه‌های قابل بررسی برای افزایش ظرفیت فرآیند بیولوژیکی باشد.
بیشتر بدانید : پکیج تصفیه فاضلاب
مهم‌ترین مزایای پکینگ مدیا
استفاده صحیح از پکینگ مدیا می‌تواند مزایای مختلفی برای تصفیه‌خانه ایجاد کند.
۱. افزایش سطح رشد میکروبی
مهم‌ترین مزیت مدیا ایجاد سطح برای تشکیل بیوفیلم است. هرچه سطح مؤثر و قابل‌استفاده برای رشد میکروارگانیسم‌ها بیشتر باشد، امکان نگهداشت زیست‌توده بیشتری در یک حجم مشخص فراهم می‌شود.
البته در طراحی واقعی باید میان سطح ویژه اسمی و سطح مؤثر در دسترس میکروارگانیسم‌ها تفاوت قائل شد.
۲. افزایش ظرفیت فرآیند بیولوژیکی
در سیستم‌های رشد چسبیده، بخشی از زیست‌توده روی مدیا قرار می‌گیرد. بنابراین می‌توان ظرفیت زیستی را بدون افزایش متناسب حجم سازه افزایش داد.
این ویژگی برای پکیج‌های تصفیه فاضلاب و پروژه‌هایی که فضای محدودی دارند، اهمیت ویژه‌ای دارد.
۳. پایداری بیشتر در برابر تغییرات بار
بیوفیلم تثبیت‌شده می‌تواند نسبت به برخی نوسانات عملیاتی، پایداری مناسبی ایجاد کند. بااین‌حال، این موضوع به معنی مصونیت سیستم در برابر شوک‌های شدید سمی یا هیدرولیکی نیست.
در فاضلاب صنعتی، همچنان باید از مخزن متعادل‌سازی، پیش‌تصفیه و کنترل آلاینده‌های بازدارنده استفاده کرد.
۴. امکان ارتقای تصفیه‌خانه‌های موجود
یکی از کاربردهای مهم پکینگ مدیا، بررسی امکان افزایش ظرفیت تصفیه‌خانه‌های موجود است. در برخی پروژه‌ها می‌توان با تبدیل سیستم به فرآیند رشد چسبیده یا ترکیبی، ظرفیت زیستی را افزایش داد.
البته این کار به بررسی هیدرولیک، هوادهی، بارگذاری، سازه، جداسازی جامدات و کیفیت پساب نیاز دارد.
نقش پکینگ مدیا در تصفیه فاضلاب انسانی
تصفیه فاضلاب انسانی معمولاً شامل مقدار قابل‌توجهی مواد آلی زیست‌تجزیه‌پذیر و مواد مغذی است. به همین دلیل، فرآیندهای بیولوژیکی نقش اصلی را در بسیاری از تصفیه‌خانه‌های فاضلاب بهداشتی ایفا می‌کنند.
در این شرایط، پکینگ مدیا می‌تواند برای رشد میکروارگانیسم‌ها مورد استفاده قرار گیرد و در حذف ترکیبات آلی و در صورت طراحی مناسب، ترکیبات نیتروژنی مشارکت داشته باشد.
مهم‌ترین فرآیندهایی که می‌توان با استفاده از بیوفیلم تقویت کرد عبارت‌اند از:
-
تجزیه مواد آلی
-
کاهش BOD
-
کاهش بخش زیست‌تجزیه‌پذیر COD
-
نیتریفیکاسیون
-
مشارکت در فرآیندهای حذف نیتروژن
-
افزایش پایداری فرآیند در برابر برخی نوسانات بار
در پکیج تصفیه فاضلاب انسانی برای ساختمان‌های مسکونی، مجتمع‌های اداری، هتل‌ها، مراکز درمانی و سایر مجموعه‌ها، انتخاب مدیا باید با ظرفیت و فرآیند اصلی پکیج هماهنگ باشد.
کاربرد پکینگ مدیا در تصفیه فاضلاب صنعتی
تصفیه فاضلاب صنعتی معمولاً پیچیده‌تر از فاضلاب انسانی است؛ زیرا نوع و غلظت آلاینده‌ها از یک صنعت تا صنعت دیگر تفاوت زیادی دارد.
ممکن است فاضلاب صنعتی علاوه بر مواد آلی، شامل روغن و چربی، مواد شیمیایی، فلزات، ترکیبات رنگی، نمک‌ها یا مواد بازدارنده فعالیت میکروبی باشد.
بنابراین، استفاده از پکینگ مدیا در فاضلاب صنعتی باید پس از بررسی قابلیت تصفیه بیولوژیکی فاضلاب انجام شود.
پکینگ مدیا در صنایع مختلفی از جمله موارد زیر قابل استفاده است:
-
صنایع غذایی
-
صنایع لبنی
-
کشتارگاه‌ها
-
صنایع نوشیدنی
-
صنایع دارویی
-
صنایع شیمیایی با فاضلاب زیست‌تجزیه‌پذیر
-
صنایع نساجی، پس از بررسی قابلیت زیست‌تجزیه‌پذیری
-
برخی واحدهای نفت و پتروشیمی، پس از پیش‌تصفیه مناسب
در چنین پروژه‌هایی، ابتدا باید مشخص شود که چه مقدار از بار آلی قابلیت حذف بیولوژیکی دارد و آیا ترکیبات موجود در فاضلاب، فعالیت میکروارگانیسم‌ها را مهار می‌کنند یا خیر.
بیشتر بخوانید: تصفیه فاضلاب صنعتی
انواع پکینگ مدیا در تصفیه فاضلاب
پکینگ مدیا را می‌توان بر اساس نحوه قرارگیری و عملکرد به گروه‌های مختلف تقسیم کرد.
۱. پکینگ مدیای ثابت
در این نوع مدیا، ساختارهای حامل بیوفیلم در یک موقعیت مشخص داخل راکتور نصب می‌شوند و جریان فاضلاب از میان آن‌ها عبور می‌کند.
این روش در برخی فیلترهای بیولوژیکی و فرآیندهای رشد چسبیده کاربرد دارد.
مزایای پکینگ ثابت
-
ساختار نسبتاً ساده
-
امکان ایجاد سطح مناسب برای رشد بیوفیلم
-
عدم نیاز به حرکت مکانیکی مدیا
-
کاربرد در برخی سیستم‌های فیلتر بیولوژیکی
معایب پکینگ ثابت
-
احتمال تجمع جامدات در صورت طراحی نامناسب
-
احتمال گرفتگی در برخی ساختارها
-
نیاز به طراحی مناسب توزیع جریان
-
نیاز به پیش‌تصفیه مناسب
بنابراین، انتخاب مدیای ثابت باید همراه با بررسی احتمال گرفتگی و روش شست‌وشو انجام شود.
۲. پکینگ مدیای متحرک
مدیای متحرک بخش اصلی فرآیندهایی مانند MBBR است. این مدیا درون راکتور قرار می‌گیرد و با جریان ناشی از هوادهی یا اختلاط حرکت می‌کند.
حرکت مدیا باعث تماس مداوم سطح آن با فاضلاب و اکسیژن می‌شود.
در سیستم‌های هوازی، هوادهی علاوه بر تأمین اکسیژن مورد نیاز میکروارگانیسم‌ها، به حرکت مدیا نیز کمک می‌کند.
مزایای مدیای متحرک
-
سطح مناسب برای رشد بیوفیلم
-
اختلاط مناسب
-
کاهش احتمال گرفتگی نسبت به برخی مدیاهای ثابت
-
امکان استفاده در راکتورهای MBBR
-
مناسب برای ارتقای ظرفیت برخی سیستم‌ها
-
انعطاف‌پذیری مناسب در طراحی
نکته مهم
حرکت مدیا باید کنترل شود. اگر اختلاط کافی نباشد، مدیا به‌صورت یکنواخت در حجم راکتور توزیع نمی‌شود. از طرف دیگر، طراحی نامناسب هوادهی می‌تواند مصرف انرژی را افزایش دهد.

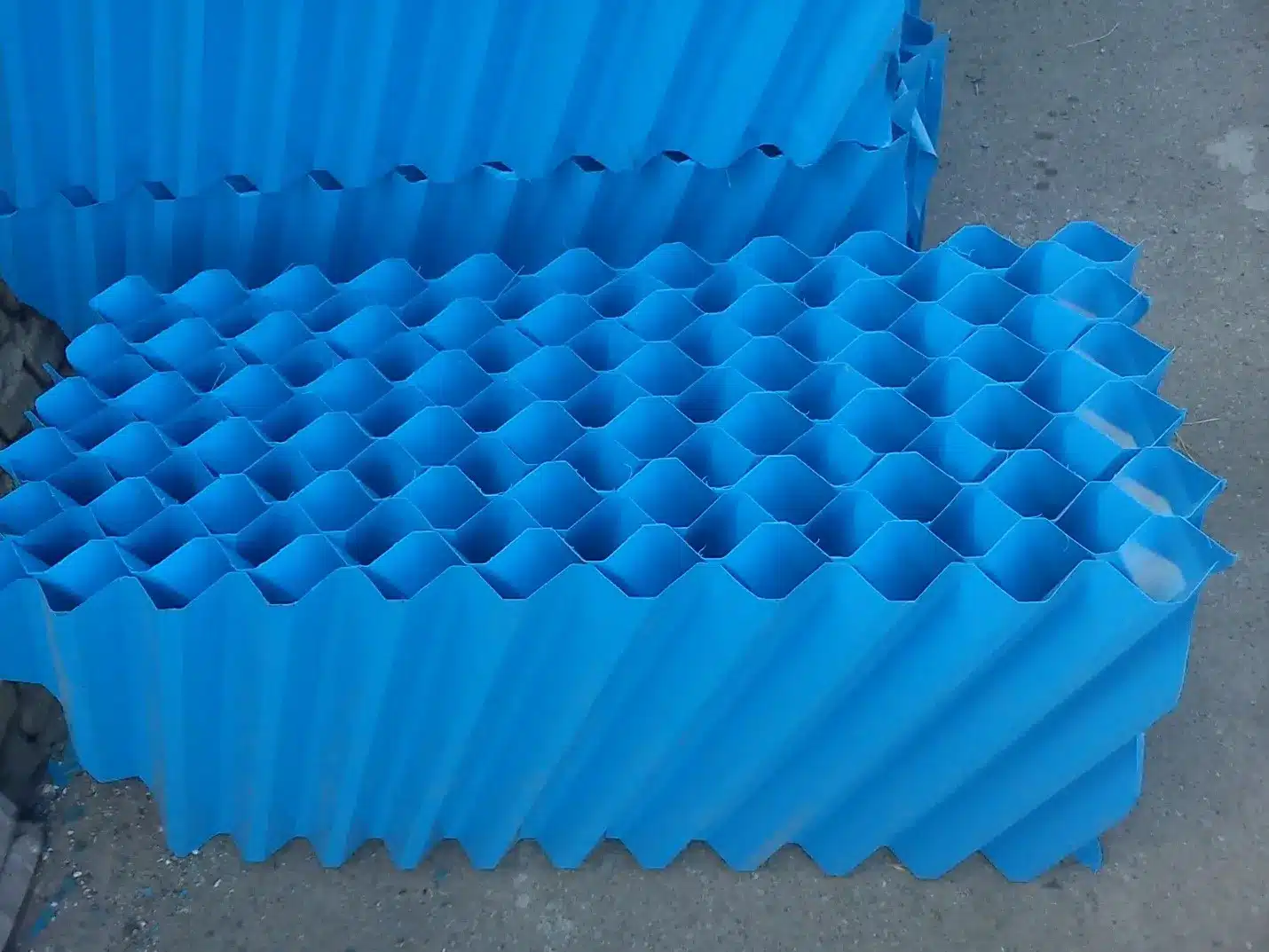

۳. مدیای لانه‌زنبوری
مدیای لانه‌زنبوری دارای کانال‌های متعدد برای عبور فاضلاب و ایجاد سطح رشد بیوفیلم است.
هندسه منظم این مدیا می‌تواند سطح تماس قابل‌توجهی ایجاد کند، اما در طراحی آن باید احتمال تجمع جامدات و نحوه شست‌وشو نیز بررسی شود.
کاربرد این نوع مدیا به مشخصات فاضلاب، فرآیند مورد استفاده و طراحی راکتور بستگی دارد.

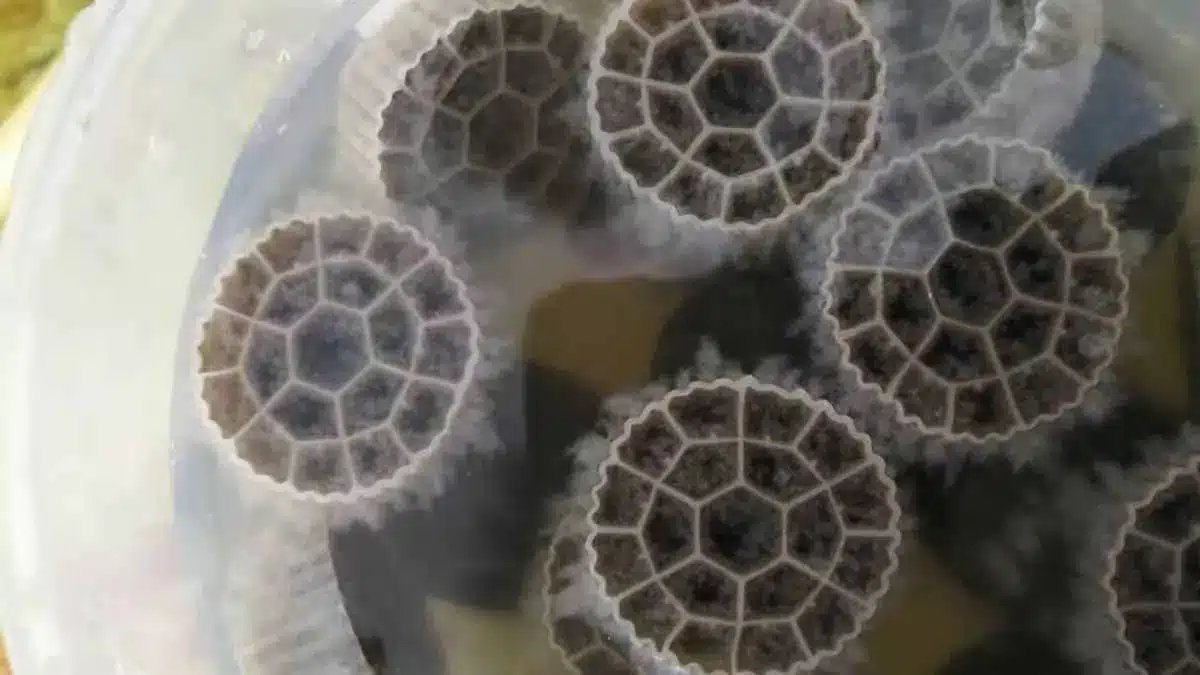

۴. مدیای معلق یا Carrier Media
در بسیاری از سیستم‌های MBBR، مدیا به شکل قطعات کوچک پلیمری تولید می‌شود که در داخل مخزن به‌صورت معلق و متحرک قرار می‌گیرند.
ویژگی مهم این مدیا، ایجاد سطح برای تشکیل بیوفیلم و امکان حرکت آن در داخل راکتور است.
پارامترهایی مانند شکل هندسی، ضخامت، سطح ویژه، چگالی نسبی و درصد پرشدگی، بر عملکرد آن تأثیر دارند.
جنس پکینگ مدیا چیست؟
پکینگ مدیا معمولاً از پلیمرهایی ساخته می‌شود که در برابر شرایط محیط فاضلاب مقاومت مناسبی دارند.
از مواد رایج می‌توان به موارد زیر اشاره کرد:
-
پلی‌اتیلن، به‌ویژه HDPE
-
پلی‌پروپیلن، PP
-
برخی پلیمرهای مهندسی‌شده در کاربردهای خاص
انتخاب ماده اولیه به نوع فاضلاب، دما، مواد شیمیایی موجود، شرایط مکانیکی و مشخصات فرآیند بستگی دارد.
ویژگی‌های مهم یک پکینگ مدیای مناسب
یک مدیای مناسب باید ویژگی‌هایی مانند موارد زیر داشته باشد:
-
مقاومت شیمیایی مناسب
-
پایداری مکانیکی
-
وزن و چگالی مناسب
-
سطح رشد مؤثر
-
ساختار مناسب برای تشکیل بیوفیلم
-
دوام مناسب در شرایط بهره‌برداری
-
سازگاری با شرایط فرآیند
سطح ویژه پکینگ مدیا چیست؟
یکی از مهم‌ترین مشخصات فنی مدیا، سطح ویژه است.
سطح ویژه معمولاً نشان می‌دهد که چه مقدار سطح در واحد حجم مدیا برای رشد بیوفیلم وجود دارد. بااین‌حال، در طراحی نباید تنها به عدد اعلام‌شده توسط سازنده توجه کرد.
زیرا تمام سطح هندسی مدیا الزاماً برای رشد پایدار و فعال بیوفیلم در دسترس نیست.
به همین دلیل، طراح باید علاوه بر سطح ویژه اسمی، موارد زیر را نیز بررسی کند:
-
سطح مؤثر
-
ساختار هندسی
-
قابلیت اختلاط
-
ضخامت بیوفیلم
-
میزان انتقال اکسیژن
-
درصد پرشدگی
-
نوع فاضلاب
درنتیجه، یک مدیا با سطح ویژه بالاتر لزوماً در تمام پروژه‌ها عملکرد بهتری ندارد.
درصد پرشدگی پکینگ مدیا
در سیستم‌های MBBR، معمولاً تمام حجم راکتور با مدیا پر نمی‌شود. درصد مشخصی از حجم مخزن به Carrier اختصاص پیدا می‌کند.
مقدار مناسب پرشدگی به عواملی مانند موارد زیر وابسته است:
-
بار آلی
-
هدف فرآیند
-
نوع مدیا
-
سطح ویژه
-
ظرفیت راکتور
-
شرایط هوادهی
-
نوع فرآیند
-
الزامات پساب خروجی
بنابراین، نمی‌توان یک درصد ثابت را برای تمام پروژه‌ها مناسب دانست.
طراح باید مقدار مدیا را بر اساس بارگذاری واقعی و عملکرد مورد انتظار تعیین کند.
پکینگ مدیا و فرآیند MBBR
MBBR یا Moving Bed Biofilm Reactor یکی از شناخته‌شده‌ترین کاربردهای پکینگ مدیای متحرک است.
در این فرآیند، Carrier داخل راکتور قرار می‌گیرد و میکروارگانیسم‌ها روی سطح آن رشد می‌کنند.
در یک سیستم هوازی، هوادهی دو وظیفه مهم دارد:
-
تأمین اکسیژن مورد نیاز فرآیند
-
ایجاد اختلاط و حرکت مناسب مدیا
به همین دلیل، طراحی سیستم هوادهی باید هم نیاز اکسیژنی میکروارگانیسم‌ها و هم شرایط اختلاط را پوشش دهد.
پکینگ مدیا در سیستم IFAS
در سیستم IFAS، رشد معلق و رشد چسبیده در کنار یکدیگر استفاده می‌شوند.
در این روش، بخشی از میکروارگانیسم‌ها به‌صورت معلق در مخزن حضور دارند و بخشی نیز روی مدیا رشد می‌کنند.
این ساختار می‌تواند برای افزایش ظرفیت فرآیند بیولوژیکی در برخی تصفیه‌خانه‌های موجود مفید باشد.
یکی از مزایای IFAS این است که در برخی پروژه‌ها می‌توان بدون ساخت مخزن کاملاً جدید، ظرفیت زیستی فرآیند را افزایش داد؛ البته این موضوع به شرایط سازه و فرآیند موجود بستگی دارد.
نقش پکینگ مدیا در نیتریفیکاسیون
نیتریفیکاسیون فرآیندی هوازی است که طی آن آمونیاک به‌صورت مرحله‌ای به نیتریت و سپس نیترات تبدیل می‌شود.
میکروارگانیسم‌های مسئول این فرآیند معمولاً رشد آهسته‌تری نسبت به بسیاری از باکتری‌های مصرف‌کننده مواد آلی دارند.
به همین دلیل، حفظ زیست‌توده نیتریفایر اهمیت زیادی دارد.
رشد چسبیده روی پکینگ مدیا می‌تواند در برخی طراحی‌ها به نگهداشت این جامعه میکروبی کمک کند.
بااین‌حال، عملکرد نیتریفیکاسیون به پارامترهایی مانند:
-
دما
-
اکسیژن محلول
-
pH و قلیائیت
-
بار آمونیاکی
-
زمان نگهداشت زیست‌توده
-
مواد بازدارنده
وابسته است.
بنابراین، صرف استفاده از مدیا تضمین‌کننده نیتریفیکاسیون مطلوب نیست.
پکینگ مدیا و حذف نیتروژن
حذف کامل نیتروژن معمولاً به ترکیبی از فرآیندهای نیتریفیکاسیون و دنیتریفیکاسیون نیاز دارد.
در مرحله نیتریفیکاسیون، آمونیاک به نیترات تبدیل می‌شود و در مرحله دنیتریفیکاسیون، نیترات در شرایط مناسب به گاز نیتروژن تبدیل می‌شود.
پکینگ مدیا می‌تواند در بخش‌های هوازی یا بدون اکسیژن، بسته به طراحی فرآیند و شرایط بیوفیلم، نقش داشته باشد.
در بیوفیلم‌ها نیز ممکن است گرادیان اکسیژن ایجاد شود؛ یعنی لایه‌های بیرونی شرایط هوازی‌تر و بخش‌های داخلی شرایط کم‌اکسیژن‌تری داشته باشند. این ویژگی در طراحی برخی فرآیندهای حذف نیتروژن اهمیت پیدا می‌کند.
تأثیر پکینگ مدیا بر BOD و COD
یکی از مهم‌ترین کاربردهای پکینگ مدیا، تقویت حذف مواد آلی قابل‌تجزیه زیستی است.
در این فرآیند، میکروارگانیسم‌ها مواد آلی را به‌عنوان منبع انرژی و رشد مصرف می‌کنند.
درنتیجه، مقدار BOD کاهش می‌یابد و بخشی از COD نیز حذف می‌شود.
بااین‌حال، باید توجه داشت که تمام COD موجود در فاضلاب الزاماً زیست‌تجزیه‌پذیر نیست. بنابراین، مقدار COD قابل حذف با فرآیند بیولوژیکی به ماهیت فاضلاب و نسبت بخش‌های مختلف COD بستگی دارد.
در فاضلاب صنعتی، این موضوع اهمیت بیشتری پیدا می‌کند و قبل از طراحی باید قابلیت زیست‌تجزیه‌پذیری بررسی شود.
پکینگ مدیا و کنترل شوک‌های فاضلاب
یکی از مزایای بالقوه سیستم‌های رشد چسبیده، حفظ زیست‌توده روی سطح مدیا است.
در شرایطی که بخشی از زیست‌توده معلق از سیستم خارج می‌شود، بیوفیلم باقی‌مانده روی مدیا می‌تواند به ادامه فرآیند کمک کند.
بااین‌حال، این ویژگی نباید به‌عنوان مصونیت در برابر شوک‌های شدید تلقی شود.
مواد سمی، تغییر ناگهانی pH، شوری بالا، حلال‌ها، فلزات یا سایر ترکیبات بازدارنده می‌توانند به جامعه میکروبی آسیب بزنند.
به همین دلیل، در تصفیه فاضلاب صنعتی استفاده از مخزن متعادل‌سازی و کنترل جریان ورودی اهمیت زیادی دارد.

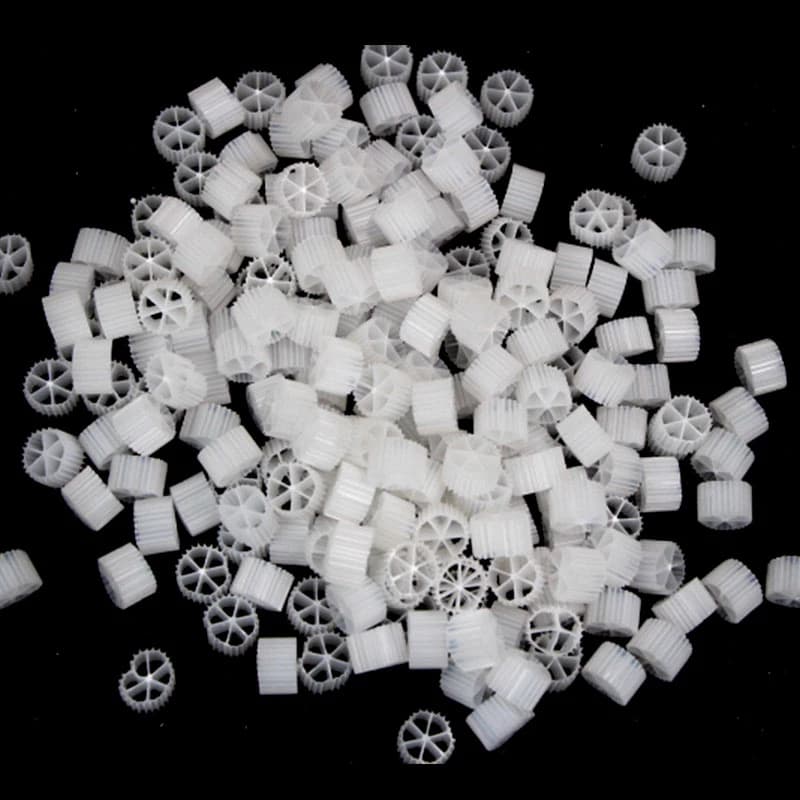

پکینگ مدیا در پکیج تصفیه فاضلاب
یکی از مهم‌ترین کاربردهای مدیا، استفاده در پکیج تصفیه فاضلاب است.
پکیج‌های تصفیه فاضلاب معمولاً با هدف کاهش فضای اشغال‌شده و تسریع اجرای پروژه طراحی می‌شوند. در این سیستم‌ها، استفاده از فرآیندهایی مانند MBBR می‌تواند امکان ایجاد ظرفیت زیستی مناسب را در حجم محدود فراهم کند.
پکینگ مدیا در پکیج می‌تواند در بخش بیولوژیکی قرار گیرد و همراه با سیستم هوادهی و سایر تجهیزات فعالیت کند.
در این شرایط، عملکرد مدیا به عوامل زیر وابسته است:
- طراحی مخزن
- نوع هوادهی
- دبی فاضلاب
- بار آلی
- کیفیت فاضلاب ورودی
- مقدار و نوع مدیا
- زمان ماند
- کنترل لجن
- عملکرد واحدهای پیش‌تصفیه
آیا پکینگ مدیا باعث کاهش مصرف انرژی می‌شود؟
نمی‌توان به‌صورت عمومی گفت که هر سیستم مجهز به پکینگ مدیا الزاماً انرژی کمتری مصرف می‌کند.
مصرف انرژی به مجموعه‌ای از عوامل وابسته است؛ از جمله:
-
ظرفیت تصفیه‌خانه
-
میزان بار آلی
-
نوع فرآیند
-
راندمان بلوئر
-
عمق هوادهی
-
نوع دیفیوزر
-
میزان اکسیژن مورد نیاز
-
شدت اختلاط
-
طراحی مدیا
در برخی پروژه‌ها، افزایش ظرفیت بیولوژیکی در حجم محدود می‌تواند به بهینه‌سازی کلی سیستم کمک کند؛ اما از طرف دیگر، مدیای متحرک به اختلاط و هوادهی کافی نیاز دارد.
بنابراین، باید مصرف انرژی کل فرآیند را بررسی کرد، نه اینکه فقط حضور یا عدم حضور مدیا را معیار قرار داد.
مقایسه سیستم‌های دارای پکینگ مدیا و سیستم‌های متعارف
| ویژگی | سیستم متعارف رشد معلق | سیستم دارای رشد چسبیده |
| محل اصلی رشد زیست‌توده | معلق در فاضلاب | روی سطح مدیا و در برخی سیستم‌ها معلق |
| نیاز به مدیا | ندارد | دارد |
| سطح رشد بیوفیلم | محدود | قابل‌توجه |
| امکان افزایش ظرفیت در حجم موجود | محدودتر | در برخی طراحی‌ها مناسب‌تر |
| حساسیت به طراحی هوادهی | بالا | بالا |
| احتمال گرفتگی | وابسته به فرآیند | وابسته به نوع مدیا و طراحی |
| کاربرد در ارتقای تصفیه‌خانه | ممکن | در برخی پروژه‌ها گزینه مناسب |
| نیاز به طراحی اختصاصی | بله | بله |
این جدول یک مقایسه عمومی است و عملکرد واقعی هر سیستم به طراحی، کیفیت فاضلاب و شرایط بهره‌برداری بستگی دارد.
عوامل مؤثر بر عملکرد پکینگ مدیا
عملکرد پکینگ مدیا فقط به کیفیت ساخت آن وابسته نیست. عوامل زیر نقش مهمی دارند.
کیفیت فاضلاب ورودی
اگر فاضلاب حاوی مواد سمی یا بازدارنده باشد، فعالیت میکروبی کاهش پیدا می‌کند.
اکسیژن محلول
در فرآیندهای هوازی، اکسیژن باید به مقدار کافی در اختیار میکروارگانیسم‌ها قرار گیرد.
pH
تغییرات شدید pH می‌تواند فعالیت میکروبی را مختل کند. بنابراین، کنترل pH به‌خصوص در فاضلاب صنعتی اهمیت دارد.
دما
دما بر سرعت رشد و فعالیت میکروارگانیسم‌ها اثر می‌گذارد. کاهش شدید دما معمولاً سرعت بسیاری از فرآیندهای بیولوژیکی را کاهش می‌دهد.
مواد مغذی
برای رشد میکروبی، علاوه بر منبع کربن، وجود عناصر غذایی مورد نیاز نیز اهمیت دارد.
اختلاط
اختلاط مناسب باعث می‌شود فاضلاب، اکسیژن و مدیا تماس مناسبی با یکدیگر داشته باشند.
طراحی صحیح پکینگ مدیا
برای طراحی یک سیستم مجهز به پکینگ مدیا، ابتدا باید مشخصات فاضلاب بررسی شود.
اطلاعات مهم شامل موارد زیر است:
-
دبی متوسط
-
دبی حداکثر
-
BOD
-
COD
-
TSS
-
آمونیاک
-
نیتروژن کل
-
فسفر
-
pH
-
دما
-
شوری
-
ترکیبات سمی یا بازدارنده
-
قابلیت زیست‌تجزیه‌پذیری
پس از آن، فرآیند مناسب انتخاب می‌شود.
در مرحله بعد، پارامترهایی مانند حجم راکتور، سطح مؤثر مدیا، مقدار مدیا، درصد پرشدگی، هوادهی و زمان ماند تعیین می‌شوند.
محاسبه مقدار
محاسبه مقدار مدیا یک فرآیند مهندسی است و نمی‌توان برای تمام پروژه‌ها یک عدد ثابت ارائه کرد.
به‌صورت کلی، طراح باید بین بار آلودگی و ظرفیت سطحی فرآیند ارتباط برقرار کند.
برای مثال، بار BOD را می‌توان به شکل زیر محاسبه کرد:
بار BOD (kg/day) = دبی (m³/day) × غلظت BOD (mg/L) ÷ 1000
سپس با توجه به فرآیند انتخابی، سطح مؤثر مورد نیاز، نرخ بارگذاری و مشخصات مدیا، حجم و مقدار مناسب آن تعیین می‌شود.
در سیستم‌های MBBR، علاوه بر بار آلودگی باید درصد پرشدگی و ویژگی‌های Carrier نیز در محاسبات لحاظ شود.
بنابراین، استفاده از یک فرمول ساده برای همه پروژه‌ها می‌تواند باعث طراحی نادرست شود.
نکات مهم در انتخاب
هنگام انتخاب مدیا باید موارد زیر بررسی شوند:
۱. سطح ویژه
سطح بیشتر می‌تواند ظرفیت رشد بیوفیلم را افزایش دهد، اما سطح اسمی به‌تنهایی معیار کافی نیست.
۲. چگالی نسبی
در مدیای متحرک، چگالی باید امکان حرکت مناسب در آب را فراهم کند.
۳. ساختار هندسی
هندسه مدیا بر اختلاط، تشکیل بیوفیلم و انتقال جرم اثر می‌گذارد.
۴. مقاومت شیمیایی
برای فاضلاب صنعتی، مقاومت در برابر مواد شیمیایی اهمیت زیادی دارد.
۵. مقاومت مکانیکی
مدیا باید بتواند در برابر برخوردهای مکرر و شرایط بهره‌برداری دوام مناسبی داشته باشد.
۶. روش نگهداری
پیش از انتخاب باید مشخص شود که در صورت تجمع جامدات یا تغییر شرایط فرآیند، چه روش نگهداری و شست‌وشویی برای مدیا در نظر گرفته می‌شود.
نگهداری و بهره‌برداری
پکینگ مدیا معمولاً به نگهداری پیچیده‌ای نیاز ندارد؛ اما عملکرد آن به بهره‌برداری صحیح وابسته است.
اپراتور باید به‌طور منظم موارد زیر را کنترل کند:
-
اکسیژن محلول
-
pH
-
دبی ورودی
-
وضعیت هوادهی
-
وضعیت اختلاط
-
کیفیت پساب
-
تشکیل بیش‌ازحد بیوفیلم
-
تجمع جامدات
-
وضعیت مدیا
-
عملکرد توری نگهدارنده در سیستم‌های MBBR
در سیستم‌های متحرک، توری یا Screen نگهدارنده مدیا اهمیت زیادی دارد؛ زیرا باید اجازه خروج مدیا از راکتور را ندهد و در عین حال مانع عبور مناسب آب و جریان نشود.
آیا پکینگ مدیا نیاز به شست‌وشو دارد؟
پاسخ به این سؤال به نوع مدیا و فرآیند بستگی دارد.
در برخی سیستم‌های مدیای متحرک، حرکت مداوم و برخورد Carrierها باعث کاهش تجمع بیش‌ازحد بیوفیلم می‌شود و نیاز به شست‌وشوی مستقیم را کاهش می‌دهد.
در مدیاهای ثابت، احتمال تجمع جامدات بیشتر است و ممکن است به روش‌های شست‌وشو یا تمیزکاری نیاز باشد.
بنابراین، طراحی مناسب پیش‌تصفیه و کنترل مواد جامد ورودی اهمیت زیادی دارد.
طول عمر پکینگ مدیا چقدر است؟
نمی‌توان یک عدد ثابت را برای عمر تمام پکینگ مدیاها اعلام کرد.
عمر مفید مدیا به عواملی مانند:
-
جنس ماده
-
کیفیت تولید
-
شرایط شیمیایی فاضلاب
-
دما
-
شدت اختلاط
-
کیفیت بهره‌برداری
-
تنش‌های مکانیکی
-
نحوه نگهداری
وابسته است.
مدیایی که از مواد مناسب ساخته شده و در شرایط طراحی‌شده مورد استفاده قرار گیرد، می‌تواند برای مدت طولانی در سیستم باقی بماند. بااین‌حال، معیار اصلی برای تعویض، وضعیت واقعی مدیا و عملکرد فرآیند است، نه صرفاً یک عدد ثابت برحسب سال.
مشکلات احتمالی استفاده از پکینگ مدیا
استفاده از مدیا نیز مانند هر فناوری دیگری می‌تواند با چالش‌هایی همراه باشد.
گرفتگی
در برخی مدیاهای ثابت یا در شرایط بار جامد بالا، تجمع مواد جامد می‌تواند مشکل ایجاد کند.
رشد بیش‌ازحد بیوفیلم
اگر ضخامت بیوفیلم بیش از حد افزایش یابد، انتقال اکسیژن و مواد غذایی به لایه‌های داخلی دشوار می‌شود و بخش‌هایی از بیوفیلم جدا می‌شوند.
هوادهی نامناسب
هوادهی ناکافی می‌تواند هم اکسیژن فرآیند را کاهش دهد و هم حرکت مدیای متحرک را مختل کند.
انتخاب اشتباه مدیا
اگر مدیا بدون توجه به نوع فاضلاب و هدف فرآیند انتخاب شود، ممکن است عملکرد مورد انتظار حاصل نشود.
پکینگ مدیا و کاهش لجن
گاهی تصور می‌شود استفاده از پکینگ مدیا به‌طور قطعی تولید لجن را کاهش می‌دهد. این موضوع به فرآیند و شرایط بهره‌برداری وابسته است.
مدیا می‌تواند بر نحوه رشد و نگهداشت زیست‌توده اثر بگذارد، اما مقدار لجن تولیدی به عواملی مانند بار آلی، نوع فرآیند، سن لجن، شرایط بیولوژیکی و نحوه بهره‌برداری بستگی دارد.
بنابراین، بهتر است به‌جای بیان یک کاهش قطعی، عملکرد واقعی سیستم در شرایط طراحی بررسی شود.
کاربرد پکینگ مدیا در ارتقای تصفیه‌خانه‌های قدیمی
یکی از کاربردهای جذاب فناوری‌های رشد چسبیده، ارتقای تصفیه‌خانه‌های موجود است.
فرض کنید یک تصفیه‌خانه به دلیل افزایش جمعیت یا توسعه کارخانه دیگر ظرفیت کافی ندارد، اما امکان ساخت مخزن جدید وجود ندارد.
در چنین شرایطی، مهندس طراح می‌تواند گزینه‌هایی مانند MBBR یا IFAS را بررسی کند.
این روش ممکن است امکان افزایش ظرفیت زیستی را در حجم موجود فراهم کند؛ اما پیش از اجرا باید موارد زیر بررسی شوند:
-
ظرفیت هیدرولیکی
-
ظرفیت هوادهی
-
وضعیت سازه
-
کیفیت پساب فعلی
-
ظرفیت واحد ته‌نشینی
-
سیستم برگشت لجن
-
وضعیت لوله‌کشی
-
محدودیت‌های فضای نصب
درنتیجه، افزودن مدیا بدون بررسی سایر واحدها لزوماً مشکل ظرفیت را حل نمی‌کند.
پکینگ مدیا در تصفیه فاضلاب صنعتی؛ ضرورت پیش‌تصفیه
در فاضلاب صنعتی، پیش‌تصفیه اهمیت ویژه‌ای دارد.
اگر فاضلاب حاوی روغن، جامدات درشت، فلزات، مواد سمی یا ترکیبات بازدارنده باشد، باید پیش از ورود به راکتور بیولوژیکی کنترل شود.
بسته به نوع صنعت، واحدهای زیر ممکن است مورد نیاز باشند:
-
آشغال‌گیری
-
دانه‌گیری
-
چربی‌گیری
-
متعادل‌سازی
-
تنظیم pH
-
انعقاد و لخته‌سازی
-
حذف روغن
-
رسوب‌دهی فلزات
-
اکسیداسیون شیمیایی
-
سایر روش‌های پیش‌تصفیه
بنابراین، پکینگ مدیا نباید جایگزین پیش‌تصفیه مناسب در فاضلاب صنعتی شود.
نقش پکینگ مدیا در پکیج تصفیه فاضلاب نهراب زیست
در طراحی پکیج تصفیه فاضلاب، انتخاب فرآیند بیولوژیکی باید بر اساس مشخصات واقعی فاضلاب انجام شود.
کارشناسان نهراب زیست می‌توانند در فرآیند طراحی، نوع فاضلاب، دبی، بار آلودگی، محدودیت فضا، کیفیت مورد انتظار پساب و شرایط نصب را بررسی کنند و سپس درباره استفاده از فناوری‌هایی مانند MBBR، IFAS یا سایر فرآیندهای مناسب تصمیم‌گیری کنند.
در این رویکرد، پکینگ مدیا صرفاً یک قطعه داخل مخزن نیست؛ بلکه باید با هوادهی، اختلاط، پیش‌تصفیه، ته‌نشینی و سایر بخش‌های تصفیه‌خانه هماهنگ شود.
به همین دلیل، برای انتخاب مدیا و تعیین مقدار آن بهتر است مشخصات فاضلاب و هدف تصفیه پیش از خرید یا ساخت بررسی شود.
قیمت و عوامل مؤثر بر هزینه
قیمت پکینگ مدیا به عوامل مختلفی وابسته است و نمی‌توان بدون مشخصات فنی، قیمت دقیقی برای آن تعیین کرد.
مهم‌ترین عوامل عبارت‌اند از:
-
نوع مدیا
-
جنس پلیمر
-
سطح ویژه
-
ابعاد و هندسه
-
کیفیت مواد اولیه
-
مقدار مورد نیاز
-
مشخصات فرآیند
-
تجهیزات جانبی
-
توری یا نگهدارنده مدیا
-
هزینه نصب
-
هزینه هوادهی و تجهیزات جانبی
علاوه بر قیمت خرید، باید هزینه چرخه عمر را نیز در نظر گرفت.
گاهی مدیای ارزان‌تر به دلیل کیفیت پایین‌تر، افت عملکرد یا مشکلات مکانیکی، هزینه بیشتری در بلندمدت ایجاد می‌کند.
اشتباهات رایج در انتخاب
انتخاب مدیا فقط بر اساس قیمت
قیمت پایین نباید تنها معیار انتخاب باشد. کیفیت ساخت و سازگاری مدیا با فرآیند اهمیت بیشتری دارد.
توجه نکردن به سطح مؤثر
سطح اسمی همیشه نشان‌دهنده سطح واقعی قابل‌استفاده برای بیوفیلم نیست.
انتخاب بدون آزمایش فاضلاب
در فاضلاب صنعتی، انتخاب مدیا بدون بررسی قابلیت زیست‌تجزیه‌پذیری و مواد بازدارنده می‌تواند نتیجه نامناسبی داشته باشد.
بی‌توجهی به هوادهی
مدیای متحرک بدون اختلاط و هوادهی مناسب نمی‌تواند عملکرد مطلوبی داشته باشد.
استفاده بیش‌ازحد از مدیا
پرکردن بیش‌ازحد مخزن لزوماً به معنی افزایش راندمان نیست و می‌تواند اختلاط و انتقال جرم را مختل کند.
چه زمانی استفاده از پکینگ مدیا مناسب است؟
استفاده از پکینگ مدیا می‌تواند در شرایط زیر مورد توجه قرار گیرد:
-
محدودیت فضای تصفیه‌خانه
-
نیاز به افزایش ظرفیت فرآیند بیولوژیکی
-
احداث پکیج تصفیه فاضلاب
-
ارتقای برخی تصفیه‌خانه‌های موجود
-
نیاز به افزایش سطح رشد بیوفیلم
-
فاضلاب دارای بار آلی قابل‌تجزیه زیستی
-
نیاز به فرآیندهای نیتریفیکاسیون مناسب
در مقابل، اگر فاضلاب دارای ترکیبات بسیار سمی یا غیرقابل‌تجزیه زیستی باشد، ابتدا باید مشکل قابلیت تصفیه بیولوژیکی برطرف شود.
جمع‌بندی
پکینگ مدیا در تصفیه فاضلاب یکی از فناوری‌های مهم برای ایجاد و نگهداشت بیوفیلم در فرآیندهای رشد چسبیده است. این فناوری با افزایش سطح رشد میکروارگانیسم‌ها می‌تواند ظرفیت فرآیند بیولوژیکی را در حجم مشخص افزایش دهد.
مدیا در سیستم‌هایی مانند MBBR، IFAS، فیلترهای بیولوژیکی و برخی پکیج‌های تصفیه فاضلاب کاربرد دارد و می‌تواند در حذف مواد آلی و، در صورت طراحی مناسب، فرآیندهای نیتریفیکاسیون و حذف نیتروژن نقش داشته باشد.
بااین‌حال، عملکرد پکینگ مدیا به‌تنهایی تعیین نمی‌شود. نوع فاضلاب، بار آلودگی، سطح ویژه مؤثر، درصد پرشدگی، اکسیژن محلول، هوادهی، اختلاط، دما، pH، قابلیت زیست‌تجزیه‌پذیری و طراحی کل تصفیه‌خانه همگی بر نتیجه نهایی اثر می‌گذارند.
بنابراین، برای دستیابی به عملکرد پایدار، ابتدا باید مشخصات فاضلاب بررسی شود و سپس نوع فرآیند، نوع مدیا و مقدار مورد نیاز آن انتخاب شود.
شرکت نهراب زیست با بهره‌گیری از دانش فنی مهندسان و کارشناسان خود، در زمینه طراحی و اجرای سیستم‌های تصفیه فاضلاب بهداشتی و صنعتی، پکیج تصفیه فاضلاب و سیستم‌های تصفیه آب صنعتی فعالیت می‌کند.
برای انتخاب فرآیند مناسب و تعیین مشخصات پکینگ مدیا، بررسی دبی، کیفیت فاضلاب و الزامات پروژه پیش از طراحی و اجرا اهمیت زیادی دارد.
جهت مشاوره، تعیین مشخصات و درصورت نیاز، دریافت نمونه با ما در تماس باشید.
سوالات متداول
۱. پکینگ مدیا چیست؟
پکینگ مدیا بستری برای رشد و تثبیت میکروارگانیسم‌ها در فرآیندهای بیولوژیکی تصفیه فاضلاب است. مدیا با ایجاد سطح مناسب، امکان تشکیل بیوفیلم را فراهم می‌کند.
۲. پکینگ مدیا چه کاربردی در تصفیه فاضلاب دارد؟
مهم‌ترین کاربرد آن ایجاد سطح برای رشد بیوفیلم و افزایش ظرفیت زیستی راکتور است. این فناوری در حذف مواد آلی و برخی فرآیندهای حذف نیتروژن کاربرد دارد.
۳. پکینگ مدیا در چه سیستم‌هایی استفاده می‌شود؟
از مهم‌ترین کاربردها می‌توان به MBBR، IFAS، فیلترهای بیولوژیکی و برخی پکیج‌های تصفیه فاضلاب اشاره کرد.
۴. تفاوت پکینگ مدیای ثابت و متحرک چیست؟
مدیای ثابت در موقعیت مشخصی داخل راکتور نصب می‌شود، درحالی‌که مدیای متحرک درون راکتور حرکت می‌کند. انتخاب میان این دو به فرآیند، کیفیت فاضلاب و طراحی سیستم بستگی دارد.
۵. آیا پکینگ مدیا برای تصفیه فاضلاب انسانی مناسب است؟
بله. پکینگ مدیا می‌تواند در تصفیه فاضلاب بهداشتی برای تقویت فرآیندهای بیولوژیکی و افزایش ظرفیت رشد میکروبی استفاده شود.
۶. آیا پکینگ مدیا در تصفیه فاضلاب صنعتی نیز کاربرد دارد؟
بله، اما در فاضلاب صنعتی باید ابتدا قابلیت زیست‌تجزیه‌پذیری و وجود ترکیبات بازدارنده بررسی شود. در برخی صنایع نیز پیش‌تصفیه ضروری است.
۷. پکینگ مدیا از چه موادی ساخته می‌شود؟
بسیاری از پکینگ مدیاها از پلیمرهایی مانند HDPE یا PP ساخته می‌شوند. ماده مناسب باید مقاومت شیمیایی و مکانیکی کافی برای شرایط پروژه داشته باشد.
۸. سطح ویژه پکینگ مدیا چیست؟
سطح ویژه بیانگر مقدار سطح موجود در واحد حجم مدیاست. این پارامتر برای ظرفیت رشد بیوفیلم اهمیت دارد، اما سطح ویژه اسمی به‌تنهایی معیار کافی برای انتخاب مدیا نیست.
۹. آیا هرچه سطح ویژه پکینگ مدیا بیشتر باشد، بهتر است؟
خیر. علاوه بر سطح ویژه باید ساختار مدیا، سطح مؤثر، انتقال جرم، اختلاط، درصد پرشدگی و شرایط فاضلاب نیز بررسی شود.
۱۰. آیا پکینگ مدیا باعث کاهش BOD می‌شود؟
پکینگ مدیا خودش آلاینده را حذف نمی‌کند؛ بلکه بستر رشد میکروارگانیسم‌ها را فراهم می‌کند. این میکروارگانیسم‌ها مواد آلی زیست‌تجزیه‌پذیر را مصرف می‌کنند و درنتیجه BOD کاهش می‌یابد.
۱۱. آیا پکینگ مدیا COD را حذف می‌کند؟
بیوفیلم می‌تواند بخش زیست‌تجزیه‌پذیر COD را حذف کند، اما تمام COD موجود در فاضلاب الزاماً قابلیت حذف بیولوژیکی ندارد.
۱۲. آیا پکینگ مدیا در حذف آمونیاک مؤثر است؟
در یک فرآیند طراحی‌شده برای نیتریفیکاسیون، مدیا می‌تواند محل مناسبی برای نگهداشت میکروارگانیسم‌های نیتریفایر فراهم کند. عملکرد نهایی به شرایطی مانند اکسیژن، pH، دما و بار آمونیاکی وابسته است.
۱۳. مقدار پکینگ مدیا چگونه محاسبه می‌شود؟
مقدار مدیا با توجه به دبی، بار آلودگی، هدف تصفیه، نوع فرآیند، سطح ویژه مؤثر، ظرفیت فرآیند و درصد پرشدگی تعیین می‌شود. بنابراین برای هر پروژه باید محاسبه اختصاصی انجام شود.
۱۴. آیا پکینگ مدیا در پکیج تصفیه فاضلاب استفاده می‌شود؟
بله. MBBR و سایر فرآیندهای رشد چسبیده می‌توانند در طراحی پکیج‌های تصفیه فاضلاب مورد استفاده قرار گیرند، به‌خصوص زمانی که محدودیت فضا وجود دارد.
۱۵. آیا پکینگ مدیا نیاز به شست‌وشو دارد؟
نوع مدیا تعیین‌کننده نیاز به شست‌وشو است. در مدیای متحرک، حرکت مداوم می‌تواند از تجمع بیش‌ازحد بیوفیلم جلوگیری کند؛ اما مدیاهای ثابت ممکن است به تمیزکاری یا شست‌وشوی دوره‌ای نیاز داشته باشند.
۱۶. عمر مفید پکینگ مدیا چقدر است؟
عمر مدیا به جنس، کیفیت تولید، شرایط شیمیایی و مکانیکی، دما و نحوه بهره‌برداری بستگی دارد. بنابراین نمی‌توان یک عدد ثابت را برای همه انواع مدیا و تمام پروژه‌ها اعلام کرد.
۱۷. آیا پکینگ مدیا باعث کاهش مصرف انرژی می‌شود؟
لزوماً خیر. مدیا ممکن است امکان فشرده‌تر شدن فرآیند یا افزایش ظرفیت زیستی را فراهم کند، اما سیستم‌های مدیای متحرک به هوادهی و اختلاط مناسب نیاز دارند. مصرف انرژی باید برای کل فرآیند محاسبه شود.
۱۸. آیا می‌توان با پکینگ مدیا ظرفیت تصفیه‌خانه قدیمی را افزایش داد؟
در برخی تصفیه‌خانه‌ها بله. فناوری‌هایی مانند MBBR یا IFAS می‌توانند برای افزایش ظرفیت زیستی مورد بررسی قرار گیرند؛ بااین‌حال، ظرفیت هیدرولیکی، هوادهی، ته‌نشینی و سازه موجود نیز باید بررسی شود.
۱۹. مهم‌ترین عامل در انتخاب پکینگ مدیا چیست؟
هیچ عامل واحدی تعیین‌کننده نیست. نوع فاضلاب، بار آلودگی، هدف تصفیه، سطح ویژه مؤثر، درصد پرشدگی، کیفیت مدیا و شرایط هوادهی باید به‌صورت یکپارچه بررسی شوند.
۲۰. برای انتخاب پکینگ مدیا در تصفیه فاضلاب چه اطلاعاتی لازم است؟
حداقل باید دبی فاضلاب، BOD، COD، TSS، pH، دما و هدف تصفیه مشخص باشد. در فاضلاب صنعتی، اطلاعات مربوط به آمونیاک، نیتروژن، شوری، روغن و چربی و ترکیبات سمی یا بازدارنده نیز اهمیت دارد. بر اساس این اطلاعات می‌توان فرآیند و نوع مدیای مناسب را انتخاب کرد.
